תיאור

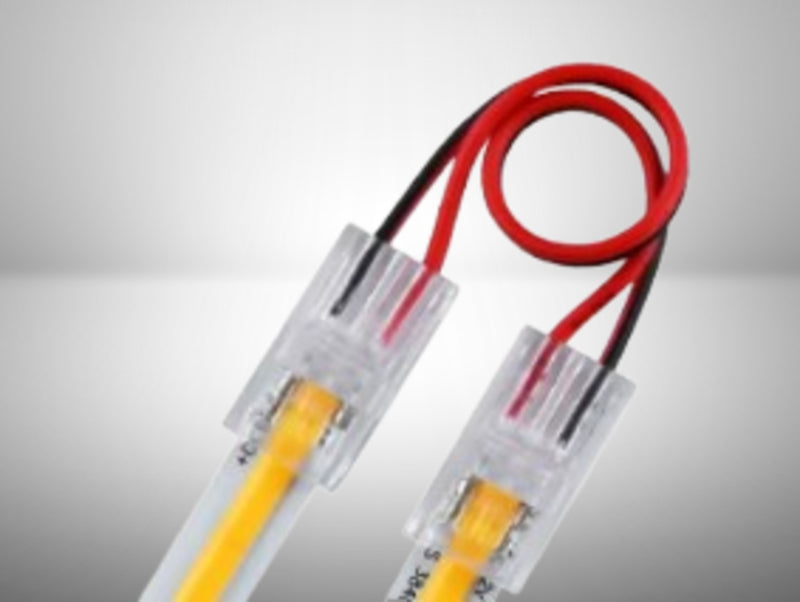

מחבר “סנאפ-און” שקוף המתחבר לקצה פס COB
מחבר חיבור עם כבל חשמל 5 ס"מ לפס לד COB 8mm ברוחב 8 מ״מ, המוציא זוג חוטים קצרים (אדום/שחור) להזנת מתח – פתרון מהיר ללא הלחמה. המחבר מיועד לחיבור מיידי של פסי COB חד-צבעיים (2 פינים) למקור מתח/בקר: משחילים את קצה הפס עד הסוף, מוודאים קוטביות, סוגרים עד קליק ומקבלים יציאה מסודרת עם חוטי +/−.
חיבור נקי ומהיר לעבודות שטח ושדרוגים
אורך הפיג־טייל 3–5 ס״מ מעניק חיבור גמיש ונקי בתוך פרופילים ותיבות חיבורים. אידאלי להתקנות בשטח, דגימות ותיקוני שירות, בלי מלחם ובלי הלכלוך של בדיל.
התקנה בשלושה צעדים בלי התעסקות
חתכו את הפס בנקודת החיתוך המסומנת, הכניסו את קצה הפס למחבר עד הסוף לפי סימון הקוטביות + / −, סגרו עד קליק ובדקו הארה. לפסים ארוכים ניתן לשקול הזרקת מתח משני הקצוות לקבלת תוצאה אחידה.
פרטי המוצר
יתרונות
- ללא הלחמה: חיבור “קליק” מהיר ונקי, בלי מלחם ובלי בדיל.
- התאמה לפסי COB 8 מ״מ: פתרון ממוקד לפסים דו-פיניים לחיבור מיידי למקור מתח/בקר.
- פיג־טייל מובנה: חוטי אדום/שחור 3–5 ס״מ לקוטביות ברורה ויציאה מסודרת.
- חוסך זמן בשטח: מתאים במיוחד לפרויקטים ושירות מהירים, גם בפרופילי אלומיניום צרים.
- חיבור יציב: מכסה ננעל שמפחית תזוזות וניתוקים.
- אריזה כלכלית: נמכר כזוג מחברים לערוץ כניסה/יציאה.
שימושים מומלצים
- הזנת פסי COB 8 מ״מ (5/12/24V) בפרופילי תאורה.
- חיבורי בדיקה, דמו ודגימה ללא מלחם.
- תיקונים זריזים והחלפת פס קלה בשטח.
- הזרקת מתח נוספת בקצוות פס ארוכים.
נתונים טכניים
- סוג פס תואם: COB חד-צבעי, רוחב 8 מ״מ, 2 פינים (+/−)
- ציפוי פס: מתאים ל-IP20 (ללא סיליקון עליון). לפס מצופה נדרש דגם ייעודי או ניקוי קצה
- מתח עבודה: 5 / 12 / 24V DC (לפי הפס)
- זרם עבודה אופייני: עד ~3A רציף (תלוי יצרן; לזרמים גבוהים/קבועים מומלצת הלחמה)
- אורך חוטים: 3–5 ס״מ, אדום = +, שחור = −
- חומר מחבר: גוף פוליקרבונט/ניילון שקוף עם מגעי מתכת
- אריזה: 2 מחברים (זוג)
- לא מתאים ל: RGB/RGBW, פסי 10/12 מ״מ, או פסי COB עם פיצ׳ שונה שאינו דו-פיני
שאלות ותשובות
- האם צריך הלחמה כדי לעבוד עם המחבר? לא. זהו חיבור “קליק” מהיר שנועד לעבוד בלי הלחמה ובלי התעסקות עם בדיל.
- איך מוודאים חיבור נכון לפני סגירה? מכניסים את קצה הפס עד הסוף, בודקים התאמה לפי סימון הקוטביות + / −, ואז סוגרים עד שמרגישים קליק.
- למה מיועדת יציאת החוטים אדום/שחור? כדי לתת יציאה מסודרת ונוחה להזנת מתח, עם זיהוי ברור של פלוס ומינוס.
- מתי זה פתרון טוב במיוחד? בהתקנות בשטח, בדיקות ודגימות, ותיקוני שירות שבהם רוצים לעבוד מהר ונקי בלי ציוד הלחמה.
- מה עושים אם החיבור לא “נתפס” טוב? מוודאים שמגעי הנחושת על הפס נקיים ומיושרים ושהפס הוכנס עד הסוף לפני הסגירה.
*התמונות להמחשה בלבד.
*טיפ: לנשיכת מגע טובה – וודאו שמגעי הנחושת על הפס נקיים ומיושרים. אם הפס מצופה סיליקון, הסירו בזהירות את הציפוי באזור המגע או השתמשו במחבר ייעודי ל-IP65.
