תיאור

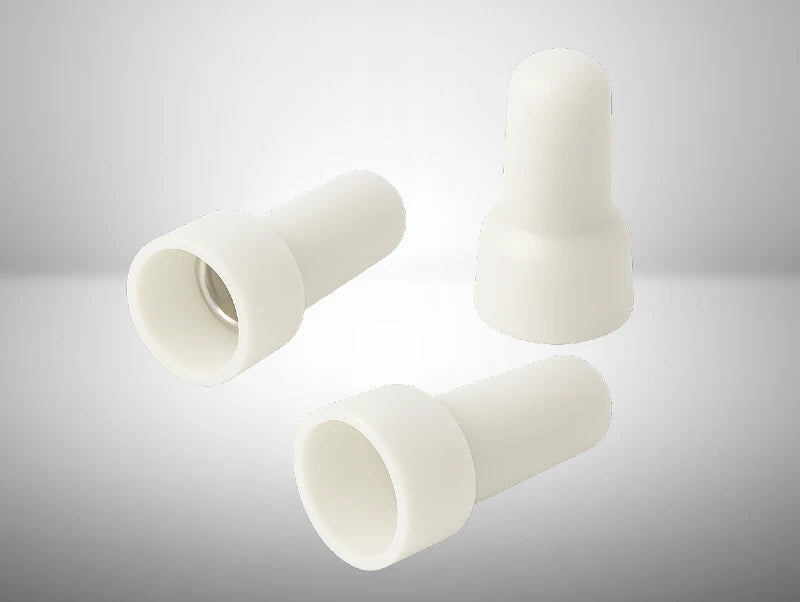

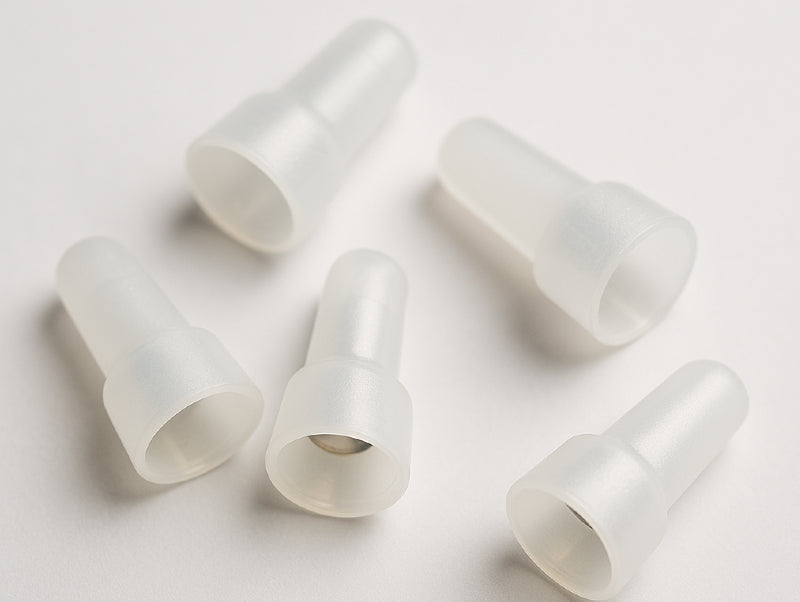

כובע קרימפ סגור לדחיסת מוליכי נחושת
CE2X מאחד כמה מוליכים לנקודה אחת ומבודד את הקצה בתוך כובע פלסטי מדורג בעירה UL94V-0. מבנה סגור עם שרוול פנימי לקרימפ יוצר חיבור אחיד שמחזיק לאורך זמן, ללא סרט בידוד. זהו פתרון מהיר, נקי ובטוח לחיבורים בתוך גופי תאורה וארונות חשמל.
פתרון נקי לחיבורים פנימיים בתוך מארזים
הקצה הסגור מצמצם נחושת חשופה בתוך המארז ומסייע לשמור על חיווט מסודר ומקצועי. מתאים במיוחד לחיווט פנימי של גופי תאורה, דרייברים וקופסאות חיבורים, כאשר רוצים לאחד מוליכים לנקודה אחת בצורה אחידה.
התקנה קצרה עם כלי קרימפ ייעודי
קלפו את אורך המוליכים לפי ההנחיה על האריזה (מקובל ~6–8 מ״מ), הכניסו את המוליכים עד סוף השרוול וקרמפ בעזרת תבנית מס׳ 2. בצעו משיכת-בדיקה עדינה ואשרו שאין נחושת חשופה.
פרטי המוצר
יתרונות
- בטיחות וניקיון קצה סגור מפחית נחושת חשופה בתוך המארז ושומר על חיבור מסודר.
- חיבור אחיד שמחזיק שרוול פנימי לקרימפ יוצר נקודת חיבור יציבה לאורך זמן.
- התקנה מהירה קרימפ אחד — ללא הלחמות וללא סרט בידוד.
- עמידות חום מתאים לסביבה חמה כפי שמצוין על האריזה.
- תואם תקנים UL / CSA ומסומן RoHS.
- חיסכון בפרויקטים שקית סיטונאית של 1,000 יחידות לעבודה רציפה.
שימושים מומלצים
- חיבור או סיום מוליכים בתוך גופי תאורה ודרייברים.
- קופסאות חיבורים וארונות חשמל.
- מערכות בקרה, שילוט מואר ויישומים תעשייתיים קלים.
נתונים טכניים
- דגם: CE2X (Closed-End Wire Connector)
- מעטפת: פלסטיק מדורג בעירה UL94V-0
- טמפרטורה מרבית: 150°C (302°F)
- התאמה למוליכים: נחושת בלבד; טווחי AWG/צירופים – לפי טבלת היצרן המודפסת על האריזה (לדוגמה: 22–18 AWG וצירופים מרובים)
- תקנים: UL / CSA; מסומן RoHS
- כמות באריזה: 1,000 יחידות
- כלי עבודה מומלץ: לוחצים שצוינו על האריזה (Lobster AK-25 / MR30A / Izumi AC-5ND, תבנית מס׳ 2)
- התקנה: כלי קרימפ ייעודי (תבנית מס׳ 2) לפי הוראות האריזה
שאלות ותשובות
- מתי כדאי לבחור במחבר קצה סגור? כשחשוב לקבל חיבור פנימי נקי ומסודר בתוך מארז, בלי צורך בסרט בידוד ועם פחות מוליך חשוף.
- מה היתרון של השרוול הפנימי? הוא מרכז את המוליכים בתוך המחבר ותורם לחיבור אחיד שמרגיש יציב ומסודר לאחר הקרימפ.
- לאילו יישומים זה מתאים במיוחד? לחיווט פנימי בגופי תאורה, דרייברים וקופסאות חיבורים, וגם ליישומי בקרה ושילוט מואר בתוך קופסה סגורה.
- מה חשוב לעשות אחרי הקרימפ? לבצע משיכת-בדיקה עדינה ולוודא שהמוליכים ישובים היטב ושאין חשיפה של נחושת בקצה.
- מה נותן את תחושת ה”עבודה הנקייה”? העובדה שהקצה נסגר ומבודד בתוך הכובע, כך שנקודת החיבור נשארת קומפקטית ומסודרת בתוך המארז.
הערות ואזהרות חשובות
- מוליכי נחושת בלבד: מותאם לשימוש עם מוליכי נחושת בלבד.
- כלי קרימפ ייעודי: יש להשתמש בכלי קרימפ ותבנית מס׳ 2 לפי הוראות האריזה.
- חד-פעמי: לא לפתיחה או שימוש חוזר.
- שימוש בתוך מארז סגור: לשימוש בתוך מארז/קופסה סגורה ובהתאם לתקן המקומי.
- בדיקת חיבור: לאחר ההתקנה יש לבצע משיכת-בדיקה עדינה ולוודא שאין נחושת חשופה.
*התמונות להמחשה בלבד.
